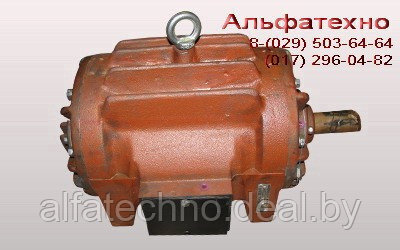

Насос вакуумный КО-505А 0215100

Описание насоса КО-505 КО-505А.02.15.100

 Вакуумный насос КО-505 (КО-505А.02.15.100) предназначен для создания в цистерне КО-505А разряжения (вакуума ) или избыточного давления. Устанавливается на вакуумную машину КО-505А КАМАЗ, редко на илосос КО-510 и вакуумную машину КО-503В. Ротор насоса КО-505 в корпусе установлен эксцентрично.

В насосе используются лопатки (пластины) в количестве 6 шт. Лопатки могу быть двух видов из текстолпаста и текстолита.

Принцип действия вакуумного насоса

Создание вакуума в насосе КО-505 происходит за счет изменения объема, образованного с разных сторон двумя соседними лопатками, ротором и корпусом насоса.

Вес, кг - 100 Габаритные размеры, мм - L=520, B=300, H=340

Спецификация вакуумных насосов КО-505 и КО-505а

Производительность при давлении Р=0                                   310 м3/час

Максимальное разрежение                                                        0,085 МПа

Рабочее давление, не более                                                         0,06  МПа

Частота вращения ротора                                                         1150 об/мин

Потребляемая мощность                                                           8± 0,63 кВт

Масса, не более                                                                                      100 кг

Время непрерывной работы, ч,  не  более                                     1

Примечание: Рабочее давление необходимо ограничивать предохранительным

 клапаном.
