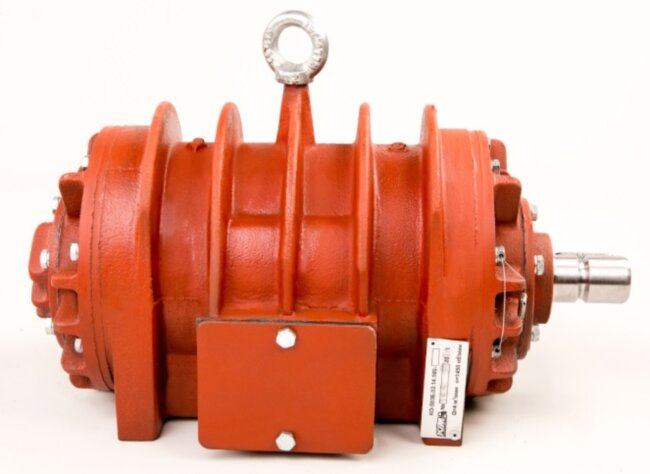

Насос вакуумный КО-503.02.14.100-05Ч1 СБ левое вращение

Вакуумный насос КО-503 необходим для создания разряжения или избыточного давления в цистерне КО-503 машины КО-503В. Насос КО-503 левого вращения устанавливается на ГАЗ 3307 ассенизатор КО-503В и на ГАЗ 3309 с АБС,  насос  правого вращения на ГАЗ 3309 ассенизатора КО-503В-2.

 Насос КО-503  имеет роторную конструкцию (ротор цельный) и необходим для откачки воздуха из цистерны или создания избыточного давления в ней. Устанавливается на вакуумные машины типа КО-503 на базе шасси автомобилей ГАЗ 3307, ГАЗ 3309, ГАЗ 53 (КО-503В, КО-503В-АБС, КО-503В-2, КО-503В-2-АБС, КО-503В-3, КО-503В-3-АБС).

Диапазон рабочих температур окружающего воздуха от -20 до +40 град. (минимальная граница определяется вязкостью масла при минимальной температуре ).

Описание

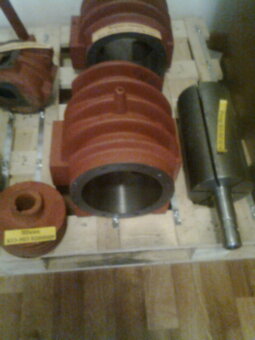

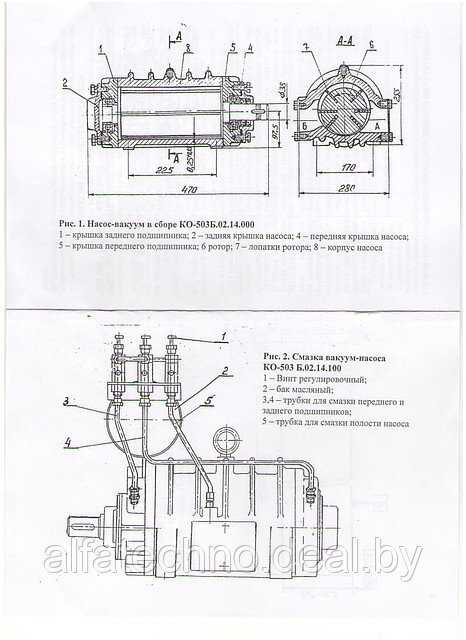

Вакуумный насос КО-503 устанавливается на раму с правой стороны за кабиной шасси и состоит из ребристого чугунного корпуса, с 2-х сторон закрытого передней и задней крышками. Внутри корпуса находится эксцентрично расположенный ротор насоса, который вращается на 2-х шарикоподшипниках, расположенных в крышках корпуса. В пазах ротора установлены текстолитовые лопатки, а также возможна установка текстопластовых лопаток.

Направление вращения вала ротора левое (против часовой стрелки) для машин с карбюраторным, дизельным двигателем, имеющих АБС (антиблокировочная система) и правое ( по часовой стрелке) для машин с дизельным двигателем и без АБС (антиблокировочная система).

Если возникают трудности с определением вращения ротора, то обратитесь к нашим специалистам за помощью.
